Основные правила опрессовки системы отопления своими руками

В холодный сезон особенно важно провести профилактику отопительной системы, чтобы гарантировать ее бесперебойную работу. В этом контексте выполняется процедура, называемая опрессовкой, которая включает в себя проверку прочности трубопровода и связанного с ним оборудования с использованием гидравлического или пневматического метода.

Чтобы узнать, как провести опрессовку системы отопления, можно обратиться к специалистам, однако приведенное ниже описание позволит вам обойтись и без их помощи – точное выполнение рекомендаций гарантирует получение того же результата, что и при участии мастера.

Соблюдая необходимые правила опрессовки системы отопления своими руками, с этой задачей можно успешно справиться самостоятельно. Проведенный заблаговременно осмотр и устранение неполадок помогут вам избежать протечек в радиаторах отопления и сальниковых соединениях, срывов какого-либо участка трубопровода, предотвратить течь в местах установления запорной и регулировочной арматуры. Опрессовка системы отопления – инструкция по ее проведению даст вам исчерпывающую информацию о последовательности действий – должна быть проведена в соответствии с технологией выполнения работ, это обеспечит отсутствие каких-либо неполадок системы во время отопительного сезона.

Проведение подготовительных работ перед опрессовкой

В каждой отопительной системе поддерживается рабочее давление, обеспечивающее движение по контуру теплоносителя, необходимого для нагрева труб и радиаторов отопления, которые, в свою очередь, обогревают окружающий их воздух в помещении. Сила же рабочего давления должна быть достаточной для поднятия теплоносителя на необходимую высоту (подробнее: «Рабочее давление в системе отопления — нормы и испытания «). Из этого следует заключение о том, что для более высоких домов требуется большее значение давления системы.

Перед тем, как делать опрессовку системы отопления, следует заметить – при опрессовке воздухом, или пневмоопрессовке, рабочее давление должно превышать норму на 40-50%. Повышение давления в системе связано с проходящими гидравлическими процессами на пути теплоносителя к зданию от магистрали.

Порядок проведения опрессовки системы отопления начинается с подготовительных работ, включающих следующие этапы:

• Проверка запорной арматуры (к примеру, вентилей) на каждом участке системы
• Проверка герметичности, которую можно обеспечить уплотнением сальниками необходимых участков
• Осмотр и, при необходимости, проведение ремонта элементов, предназначенных для изоляции трубопровода
• Отключение здания, в котором проводится опрессовка контура, при помощи заглушки от общей отопительной системы

Далее спускной кран, находящийся на «обратке», подготавливается для дальнейшего заполнения труб водопроводной водой. При заполнении отопления системы водой необходимо перекрыть задвижки, краны, а воздушники оставить открытыми.

Как выполнить опрессовку коллекторной системы отопления, подробное видео:

Как проводится опрессовка системы отопления

Для частных домов теплоноситель в системе отопления во время проведения опрессовки должен находиться под давлением в 2 атмосферы. При поступлении в систему отопления, он вытесняет воздух, скопившийся в трубах. Теплоноситель, в качестве которого выступает обычная водопроводная вода либо антифриз, должна заполнить каждый элемент трубопровода. Использование в качестве теплоносителя антифриза является более дорогим решением, однако в этом случае вы будете застрахованы от повреждения замерзшей системы в случае отключения отопления.

Опрессовка системы отопления своими руками должна поводиться с помощью специального прибора – опрессовщика, с тем, что он собой представляет, вы можете ознакомиться по фото:

Для проведения опрессовки в многоквартирных этажных домах, для обнаружения участков протечки в систему подают жидкость, находящуюся под давлением в 8 атмосфер. Это значение на 20-30-% превышает рабочую величину. На вводе для контроля давления, которое должно держаться на указанном выше уровне в течении получаса, следует установить манометр. Перед началом проведения работ должна быть проведена тщательная проверка приборов и их калибровка. Падение во время испытаний стрелки манометра является свидетельством утечки в местах с нарушенной герметизацией (прочитайте также: «Акт гидравлического испытания системы отопления и трубопроводов «).

Если вы точно соблюдаете порядок опрессовки системы отопления, то своевременно обнаружите малейшую неисправность системы. Обратить внимание следует, в первую очередь, на батареи отопления, запорную арматуру, прокладки и резьбовые соединения. Слабыми местами являются залитые в пол элементы системы. Обнаружив требующие ремонта участки, из системы следует слить всю воду и заменить или же исправить поврежденные места.

Зная, как сделать опрессовку системы отопления и самостоятельно проведя все необходимые действия, включая исправление найденных дефектов, следует учесть – находящиеся в детских, медицинских или административно-хозяйственных зданиях системы подлежат осуществляемой органами надзора обязательной приемке.

Оставляйте отзывы:

Опрессовка отопительной системы своими руками

Как любой другой механизм или конструкция, система отопления требует технического обслуживания. Мероприятиями, поддерживающими ее в работоспособном состоянии, являются опрессовка и промывка. Для получения результата при проведении этих процедур важно разобраться в технологическом процессе.

Когда проводится опрессовка?

Работы по опрессовке отопительной системы предполагают испытание на герметичность. Это мероприятие необходимо:

• при запуске после завершения монтажа;
• при проведении ремонтных работ на участке контура;
• при осуществлении планово-предупредительных работ в ходе подготовки к отопительному сезону.

По сути опрессовка – определение уровня герметичности отопительной системы. Она заключается в последовательном выполнении ряда операций:

• создание давления при помощи нагнетания воды или воздуха;
• обнаружение разгерметизации;
• выявление участков, где жидкость или воздух покидают пределы системы.

Современные конструкции отопления не требуют большого числа людей для проведения такой проверки. Помогает специальное оборудование.

Наличие повышенного давления станет причиной выхода из строя на аварийных участках приборов и узлов. На элементы, находящиеся в нормальном состоянии, избыточное давление не окажет негативного влияния.

Последовательность работ

Опрессовка ведется при отключенной отопительной системе при удаленном из нее теплоносителе. Для предупреждения нарушения целостности трубопровода необходимо вести постоянный контроль уровня давления.

Испытания должны проводиться с учетом специфических характеристик системы и учитывать:

• параметры материала трубопровода;
• качественные показатели арматуры;
• этажность здания;
• схему разводки.

Система нуждается в опрессовке

Последовательность действий при проведении опрессовки унифицирована и проводится в следующем порядке:

• Часть трубопровода, которая подлежит проверке, отключают. При автономном отоплении останавливают работу котла.
• Удаляют теплоноситель.
• Отопительный контур заполняют водой с температурой ниже 45 градусов Цельсия.
• По ходу заполнения магистрали осуществляют сброс воздуха.
• В систему включается оборудование для нагнетания давления.
• Увеличивают давление до значения, предусмотренного проектом как рабочее. При этом ведется визуальный контроль состояния системы.
• Плавно повышают давление (это обязательное условие) до уровня, предусмотренного испытанием.
• Фиксируют значение давления на контрольном манометре.
• Выдерживают в течение 10 минут пробное давление.
• Визуально осматривают с целью обнаружения явных протечек, подозрительных участков соединений и иных неисправностей. Проверяют работоспособность запорной арматуры.
• Снимают показания манометра. Если падение давления не наблюдается, то считается, что система прошла испытание. Если есть неполадки, то их устраняют, и процедура повторяется.

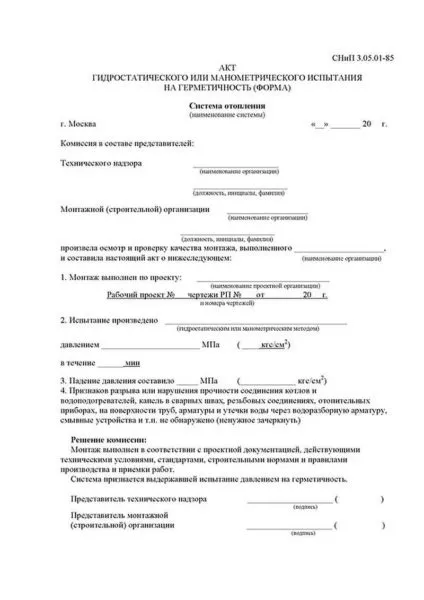

• По итогам мероприятия составляется акт.

Воздушная опрессовка используется при отсутствии возможности использования воды или проведении испытаний при низких температурах, когда есть вероятность замерзания жидкости в трубопроводе. При использовании пневматического метода испытания показателем разгерметизации контура служит изменение показаний давления на манометре. Для определения аварийных участков места, которые могут иметь проблемы, покрываются мыльным раствором.

Давление при испытании системы

Во избежание аварийной ситуации следует проводить опрессовку согласно требованиям СНиП. Этим нормативом предусматривается давление для проверки на 50% выше рабочего уровня, но не менее 0,6 МПа. Правила технической эксплуатации тепловых энергоустановок рекомендуют проведение опрессовки в более мягких условиях: с превышением давления на 25% выше рабочего, но не менее 0,2 МПа.

Важно следить за давлением

Таким образом, рабочее давление – базовое значение при проведении испытаний. В домах с количеством этажей не более трех значение меньше 2 атм. и регулируется за счет срабатывания обратного клапана. В домах с большим количеством этажей этот показатель выше и меняется с увеличением этажности, может достигать 10 атм.

Нормативная документация указывает, что давление при испытании выбирается между максимумом и минимумом. Минимально значение принимают в промежутке на 20-30% выше рабочего. Максимальное значение определяется проектом.

В общем случае требуется изучить паспортные данные абсолютно всех приборов и устройств, входящих в систему отопления, чтобы не нанести им вреда при испытании.

Необходимый инструмент

Для создания требуемых условий при проведении опрессовки нужно оборудование, позволяющее достичь требуемого уровня давления. Чаще используется насос. Он совместно с обратным клапаном подключается при помощи шланга высокого давления к системе через патрубок. Основными характеристиками при выборе аппарата является уровень производительности и давление, которое он может создать. Если прибор работает от электричества, то обратите внимание на рабочее напряжение (220 В или 380 В).

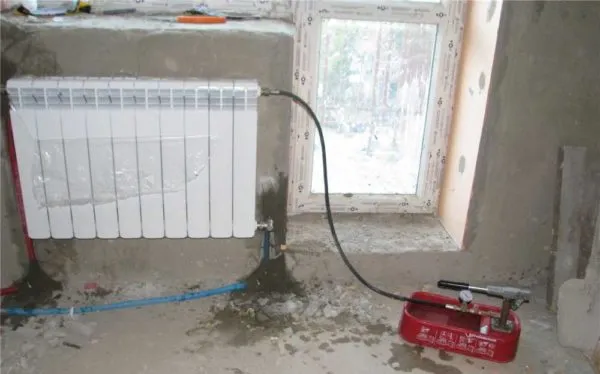

При проведении работ с небольшим объемом контура, целесообразно использовать ручную конструкцию опрессовщика, который оборудован гидроцилиндром. Достичь большей эффективности и удобства эксплуатации можно при использовании поршневого устройства с электроприводом. Электрический тип опрессовщика за короткий срок создаст требуемое давление без приложения мускульных усилий. Эти приборы, помимо манометра, имеют оборудование для контроля и управления.

В частных домах, где низкое давление в системе, заполняют ее водой с последующей фиксацией показаний давления на манометре.

Кто проводит опрессовку?

Ответственность по контролю работоспособности системы отопления и проведению профилактических мероприятий лежит на организации, которая ее эксплуатирует. Коммунальные службы занимаются этими вопросами в жилых домах, а на других предприятиях и учреждениях – соответствующие технические службы.

К проведению работ по опрессовке допускаются аттестованные специалист с необходимой квалификацией.

Специалистам важно иметь квалификацию

Эти работы в частных домах с автономным отоплением выполняются работниками сервисных организаций или самостоятельно, как и монтаж.

Вне зависимости от того, кто будет осуществлять мероприятия по опрессовке, следует придерживаться требований и правил нормативных документов, регламентирующих этот вид работ.

Технология опрессовки в многоквартирном доме

Процедура опрессовки выполняется по единому алгоритму, проведение имеет некоторые особенности в различных случаях.

Специальные службы обязаны до и после отопительного сезона осуществлять гидравлические испытания.

Также это мероприятие проводится после ремонта или при вводе в эксплуатацию оборудования.

Итог мероприятия фиксируется документально и составляется соответствующий акт.

Перед опрессовкой проводят:

• осмотр узла подачи, трубопровода и других детали системы.
• проверку состояния теплоизоляции магистральной линии.

При эксплуатации свыше 5 лет, перед гидравлическим испытанием рекомендуется промыть систему. С этой целью заливается специальный раствор в освобожденные от теплоносителя трубы.

Завершив эти мероприятия, переходят к опрессовке. Действия имеют следующий порядок.

1. Во вновь смонтированную или промытую систему заливается вода.
2. При помощи специального нагнетающего оборудования создают повышенное давление, которое контролируется манометром.
3. Если уровень давления остается неизменным на протяжении 15-30 минут, то это говорит о герметичности системы и надежности оборудования, которое в нее включено.
4. Если наблюдается снижение давления, то выясняется причина этого.
5. Выяснив место, где происходит утечка, ее ликвидируют или меняют неисправный элемент и процедура повторяется.
6. Успешным считается испытание в случае падения давления не более 0,1 атм на протяжении 30 минут.

Технология гидравлического испытания в частном доме

Так как в закрытых автономных отопительных давление невелико, то для создания избыточного давления используют насосное оборудование любого типа. Возможно проведение испытания путем соединения отопительной системы с магистралью подачи воды, в которой уровень давления удовлетворяет условиям.
Для запитки водопроводной водой используется сливной кран или кран, специально установленный для этих целей. Они располагаются в нижней точке, что обеспечивает свободное вытеснение воздуха.

Температура воды не должна превышать 45 градусов Цельсия. Простые конструкции системы отопления, выполненные своими силами, проходят испытания без привлечения сторонних организаций. Алгоритм действий не отличается от последовательности работ в многоэтажных домах.

При использовании воды, используемой при испытании, как теплоноситель, важен уровень ее жесткости. Требуемый показатель – 75-95 единиц. Сомнения по поводу пригодности воды могут возникнуть, если после ее использования образуется накипь на нагревательных элементах бытовых приборов (электрочайник, стиральная машина, бойлер).

Если вода в дальнейшем не будет использована, то ее сливают. Сразу же после этого необходимо залить в систему теплоноситель. Это важно при использовании стальных труб и металлических отопительных приборов, незащищенных внутри.

Пневматическая опрессовка

Воздух для опрессовки применяется довольно редко, чаще всего, при проведении испытаний в частных домах. Таким образом проводят проверку качества сборки системы при отсутствии воды или соответствующего оборудования.

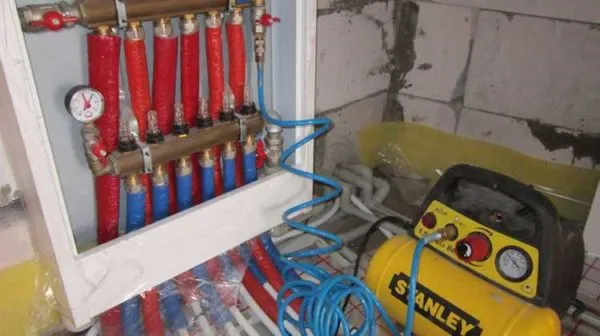

Для испытания подключается компрессор, оборудованный манометром, к запиточному или сливному крану. При этом конструкция насоса и его привод роли не играют, главное, чтобы его мощность была на достаточном уровне. В целях безопасности избыточное давление не повышают более 1,5 атм. Воздушные клапаны при этом заменяются заглушками.

Время выдержки давления в системе больше по сравнению с гидравлическим испытанием. Это связано со свойствами газов, так как стабилизация давления в контуре происходит медленно. Его значение будет первоначально неизбежно снижаться даже при исправном оборудовании. После стабилизации воздушного давления выдержка должна составлять более получаса.

Несмотря на простоту операций, осуществляемых при опрессовке, это ответственное мероприятие, которое желательно поручить квалифицированному специалисту.

Смотрите также

Опрессовка системы отопления и водоснабжения

Чтобы система отопления не отказала в самый напряженный момент, отопительный сезон прошел без проблем, необходимо периодически проверять состояние оборудования, выявлять все изношенные детали. Такая проверка называется «опрессовка системы отопления», проводится она по определенным правилам.

Что такое опрессовка системы отопления и водоснабжения

Отопление и водоснабжение — две системы, состоящие из большого количества самого разнообразного оборудования. Как известно, работоспособность любой многокомпонентной системы определяется самым слабым элементом — при выходе его из строя она останавливается полностью или частично. Чтобы выявить все слабые места и проводится опрессовка отопления и водоснабжения. Если говорить простым языком, специально поднимается давление намного выше рабочего, закачивая жидкость. Делают это при помощи специального оборудования, контролируют давление при помощи манометра. Второе название опрессовки — гидравлические испытания. Наверное, понятно почему.

Опрессовка отопления проводится после любого ремонта или перед отопительным сезоном

Когда проводится опрессовка системы отопления, давление поднимают на 25-80% в зависимости от типа труб, радиаторов, другого оборудования. Понятное дело, что такое испытание выявляет все слабые места — все, что не имеет запаса прочности, ломается, в изношенных трубах и ненадежных соединениях появляются течи. Устранив все выявленные неполадки, обеспечиваем работоспособность своего отопления или водоснабжения на некоторое время.

Если речь идет о централизованном отоплении, то опрессовка обычно проводится сразу после окончания сезона. В таком случае имеется приличный промежуток времени для ремонта. Но это не единственный случай, когда проводятся подобные мероприятия. Опрессовка еще проходит после ремонта, замены любого элемента. В принципе, это понятно, — надо проверить, насколько надежно новое оборудование и соединения. Например, вы спаяли из полипропиленовых труб отопление. Надо проверить, насколько качественными получились соединения. Сделать это можно при помощи опрессовки.

Если говорить об автономных системах в частных домах или квартирах, то новое или отремонтированное водоснабжение проверяется обычно просто пуском воды, хотя и тут проверка на прочность не помешает. А вот отопление желательно испытывать «на полную», причем и перед вводом в эксплуатацию, и после ремонта. Имейте в виду, что те трубопроводы, которые прячутся в стены, в пол или под подвесной потолок, необходимо испытать до того момента, как их закроют. Иначе, если при испытаниях окажется, что там есть утечки, придется все разбирать/разбивать и устранять проблемы. Мало кого это обрадует.

Оборудование и периодичность испытаний

Опрессовка централизованных систем проводится персоналом с использованием штатных средств, потому о ней говорить вряд ли стоит. А вот о том, чем испытывают частное отопление и водоснабжение, наверняка знают не все. Это специальные насосы. Есть они двух типов — ручные и электрические (автоматические). Ручные опрессовочные насосы автономны, давление нагнетается при помощи рычага, контролируют созданное давление по встроенному в прибор манометру. Подобные насосы можно применять для небольших систем — качать достаточно сложно.

Ручной опрессововчный аппарат

Электрические насосы для опрессовки — более сложное и дорогостоящее оборудование. В них обычно заложена возможность создавать определенное давление. Его задает оператор, а «нагоняется» оно автоматически. Подобное оборудование покупают фирмы, занимающиеся опрессовкой профессионально.

Согласно СНиПу гидравлическое испытание систем отопления должно проводиться ежегодно, перед началом отопительного сезона. Это относится и к частным домам тоже, но данную норму мало кто выполняет. Проверяют в лучшем случае, раз в 5-7 лет. Если вы не собираетесь тестировать свое отопление ежегодно, то смысла покупать опрессовочный аппарат нет. Самый дешевый ручной стоит порядка 150$, а хороший — от 250$. В принципе, можно взять его на прокат (обычно есть в фирмах, торгующих составляющими для систем отопления или в конторах по прокату стойинвентаря). Сумма выйдет небольшая — нужен вам прибор на несколько часов. Так что это — неплохой выход.
