Схемы обвязки бойлера косвенного нагрева с рециркуляцией и совместной установки с твердотопливным котлом

Для обеспечения постоянного доступа к горячей воде в доме устанавливают бойлер косвенного нагрева (БКН). Установка такого устройства является разумным решением с экономической точки зрения. Однако при монтаже важно уделить особое внимание обвязке бойлера косвенного нагрева с рециркуляцией, чтобы избежать распространенных ошибок.

1. Принцип работы устройства
2. Оборудование с блоком управления
3. Разновидности агрегатов
4. Оптимальный размер бака
5. Обвязка бойлеров
6. Правильный монтаж
7. Схемы подключения БКН

Принцип работы устройства

Перед приобретением и монтажом бойлера следует понять некоторые конструкционные особенности и принцип работы самых популярных моделей. Существует много типов подобных установок, способных работать одновременно от системы отопления и альтернативных источников энергии.

Целесообразно рассмотреть в качестве примера традиционные установки с классическим змеевиком, которые работают (получают тепловую энергию) от горячей воды. Для начала следует более детально разобраться с термином «косвенный нагрев». Классические установки используют подключение к электричеству или природный газ, чтобы получать тепло. Бойлеры не имеют таких преимуществ. Они подключаются к ГВС и используют тепло воды или другого теплоносителя.

Разновидности агрегатов

Баки с простейшей конструкцией занимают лишь определённую часть рынка подобного оборудования. Есть более усовершенствованные модели, функции которых очень полезны для совмещения с системой ГВС. К примеру, существует в таком оборудовании возможность аккумуляции тепла. Она необходима в случае частых перебоев с электричеством или больших тарифов на электроэнергию. Подобные агрегаты отличаются усиленной изоляцией, что предотвращает теплопотери, а также увеличенным объёмом накопительной ёмкости до 300 литров.

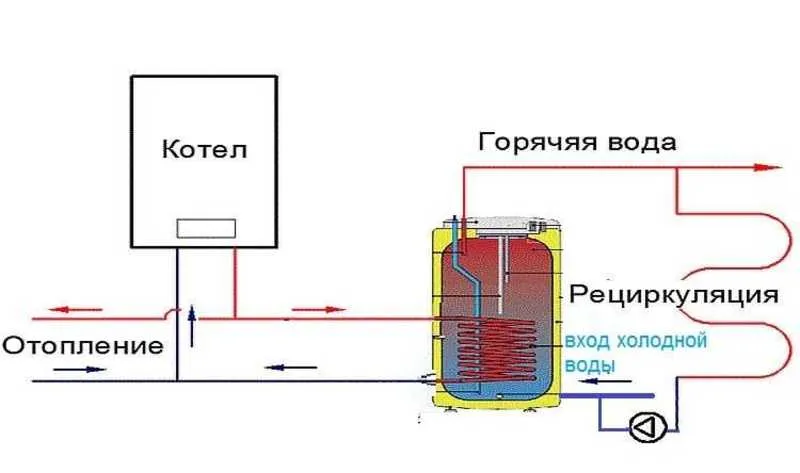

Существует ещё один вариант обвязки бойлера ГВС с рециркуляцией, при котором подача воды в точки водозабора осуществляется гораздо быстрее. Отличием этой конструкции является обеспечение устройства не одним патрубком для соединения с системой горячего водоснабжения, а тремя и более. По двум патрубкам движется горячая вода, а по третьему — холодная. Циркулирует жидкость с помощью насоса. С такой схемой можно реализовать массу полезных идей, например, обустроить место для сушки полотенец. Вода в таком оборудовании нагревается быстрее, чем в обычных конструкциях, но и цена его гораздо выше.

Оптимальный размер бака

Цилиндрические баки имеют размеры, отличающиеся от квадратных (кубических). Габариты устройства необходимо выбирать с учетом возможностей установки, наличия места и потребностей семьи в горячей воде. Есть очень компактные модели на 80—100 литров. Самые большие могут доходить до 1600 литров.

При монтаже устройства эти показатели очень важны. Размещая бойлер на стене, нужно выбирать только небольшие модели до 150 литров. Более габаритные устройства необходимо устанавливать на пол.

Все настенные агрегаты имеют в комплекте специальные крепежи и кронштейны. Напольное оборудование оснащено ножками или специальной подставкой.

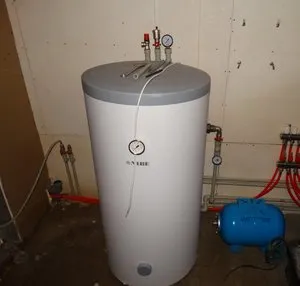

Обвязка бойлеров

Простая схема обвязки котла и бойлера косвенного нагрева предполагает их совместную установку вместе со всеми насосами и другим оборудованием. Так будет намного проще. Если монтировать бойлер в уже установленную сеть ГВС, то сделать это гораздо труднее. Чтобы приборы нормально работали, необходимо придерживаться некоторых правил:

• бойлер нужно размещать правильно, то есть как можно ближе к котлу;
• мембранный гидроаккумулятор следует устанавливать на выходе нагретой воды, что позволяет защитить систему от теплового расширения;
• ровная поверхность для монтажа бойлера также играет важную роль для корректной работы устройства;
• на входящих трубах (для подачи воды) нужно установить клапаны, которые предотвратят противоток;
• на каждый контур лучше установить шаровой кран для более удобного использования оборудования;
• единственно правильное положение насоса — горизонтальное, поэтому его ось должна быть установлена соответствующим образом;
• монтаж дополнительных фильтров может улучшить качество подаваемой воды.

Если стены в доме сделаны из гипсокартона или тонкого дерева, то настенные бойлеры лучше не покупать, так как они просто не будут держаться на такой поверхности. В этом случае лучше выбрать напольные модели. Для крепления настенных устройств больше подойдут бетонные или кирпичные плоскости.

Кронштейны настенных агрегатов фиксируются с помощью дюбелей, скоб или анкерных болтов. Как правило, они предоставляются производителем в комплекте с оборудованием. Если нет, то их можно купить в любом строительном магазине.

Бойлер нужно устанавливать на уровне с котлом или выше него. Если с настенными моделями всё понятно и их можно прикрепить в любом подходящем месте, то для напольных приборов необходимо сделать специальный постамент высотой не более 1 метра.

При монтаже не рекомендуется применять ненадёжный материал. К примеру, гофрированные шланги могут не выдержать нагрузки и давления, поэтому сразу же лопнут.

Все патрубки следует направлять в сторону котла, даже если они спрятаны за устройством или фальшстеной.

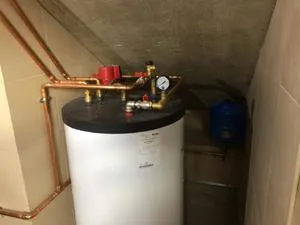

Правильный монтаж

При выборе схемы обвязки бойлера косвенного нагрева следует также определиться с принципом его действия. Он может быть с приоритетом или без него.

Первый вариант заключается в приоритетности нагрева воды в бойлере. При необходимости весь теплоноситель с котла можно пропустить через змеевик БКН, вследствие чего вода нагреется значительно быстрее. После того как жидкость будет нагрета до необходимой температуры, теплоноситель перенаправляется в радиаторы с помощью переключения режима в блоке управления.

Если подключать систему без приоритета, тогда весь теплоноситель перенаправить не удастся. Вода станет нагреваться дольше, поскольку используется только часть от всего его объёма.

Схема обвязки газового котла отопления с бойлером по принципу приоритетности намного эффективнее обычной, так как даёт возможность нагреть большое количество воды очень быстро без ущерба для отопительной системы.

При отключении отопления температура воздуха в комнате за полчаса если и понизится, то незначительно, но зато за это время можно будет получить большой объём тёплой воды. При этом нужно помнить, что для такой схемы необходим очень мощный котёл.

Схемы подключения БКН

Схемы подключения бойлера зависят от его класса, производителя и системы отопления в доме. Важно правильно выбрать место установки. При этом нужно учитывать месторасположение котла, врезку насоса и другие нюансы. Существуют такие основные способы обвязки:

1. 1. Использование трёхходового клапана. Одна из самых популярных схем обвязки. Связано это с параллельным подключением БКН к системе отопления дома с использованием запорной арматуры. Система сама является приоритетной, поскольку обеспечивает быстрый нагрев воды при отключении радиаторов.
2. 2. Два циркуляционных насоса. В случае применения бойлера посезонно или при необходимости получения горячей воды с температурой ниже, чем градус самого теплоносителя, применяют популярную схему обвязки с использованием двух циркуляционных насосов.
3. 3. Обвязка с гидравлической стрелкой. Её используют при установке бойлера объёмом от 200 литров, где система отопления сложная и имеет много разветвлений. В двухэтажном доме она применяется очень часто.
4. 4. Рециркуляция теплоносителя. Такой способ полезен в том случае, когда есть контур, нуждающийся в постоянной подаче воды. Им может стать место для сушки полотенец.

Таким образом, установка бойлера БКН в систему отопления частного дома или квартиры играет важную роль в экономии семейного бюджета и быстром получении горячей воды.

Что входит в обвязку газового котла?

Обвязка газового котла включает в себя компоненты, необходимые для обеспечения безопасной и эффективной работы котла. Она может варьироваться в зависимости от типа котла и конкретной модели, но в общем случае обвязка газового котла может включать следующие компоненты:

1. Газовый фильтр — удаляет загрязнения и частицы из подачи газа к котлу, защищая его от повреждений.

2. Газовый клапан — регулирует подачу газа в котел, открывая или закрывая доступ газа в зависимости от потребности.

3. Газовый регулятор давления — устанавливает и поддерживает определенный уровень давления газа, необходимый для работы котла.

4. Манометр — измеряет давление газа и показывает его на дисплее, что позволяет оператору контролировать работу системы.

5. Термостат — регулирует температуру в котле и поддерживает ее на нужном уровне.

6. Реле давления — контролирует давление в системе и при необходимости выключает котел для предотвращения аварийных ситуаций.

7. Запорно-регулирующий клапан — используется для регулирования расхода теплоносителя в системе отопления.

8. Экспанзионный бак — компенсирует изменения давления в системе, позволяя теплоносителю свободно расширяться и сжиматься.

9. Круговой насос — циркулирует теплоноситель по системе отопления, обеспечивая теплообмен между котлом и радиаторами.

Обвязка газового котла является неотъемлемой частью системы отопления и должна быть установлена и настроена профессиональным специалистом с соответствующей квалификацией и опытом работы.
