Оборудование при закрытой системе с принудительной циркуляцией

Когда отопительная система функционирует в изолированном режиме, не взаимодействуя с окружающим воздухом и поддерживая работу под давлением, такие системы могут быть рассмотрены как закрытые контуры. Это подходит для использования теплоаккумуляторов, которые оказываются выгодными при совместной работе с твердотопливными или электрическими котлами, что способствует экономии энергоресурсов. Если вас интересует вопрос установки двухконтурного котла в частном доме, то этот подход может быть полезным и позволит оптимизировать отопительную систему.

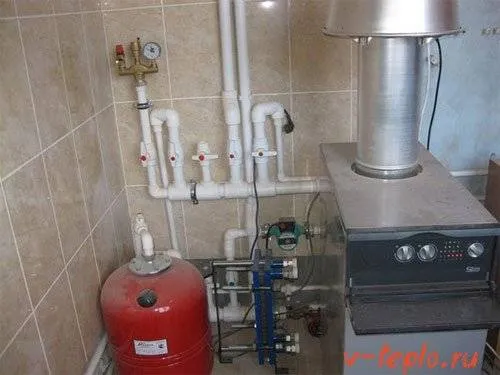

Для обвязки котла в таком случае требуется следующее оборудование:

• насос 100-200 ватт, который следует установить на подачу;
• расширительный бак мембранного типа, чтобы обеспечить теплоносителю дополнительный объём при расширении;
• предохранительный клапан для сброса теплоносителя, в случае превышения допустимого давления;
• автоматический воздухоотводчик, который поможет появившейся воздушной пробке самостоятельно покинуть систему, чтобы теплоноситель беспрепятственно циркулировал по контуру;
• манометр — для контроля давления.

Это обязательные элементы. Так же в схему могут включаться следующие опции:

• фильтр для газового агрегата;
• фильтр на входе в теплообменник для защиты от мусора;
• т

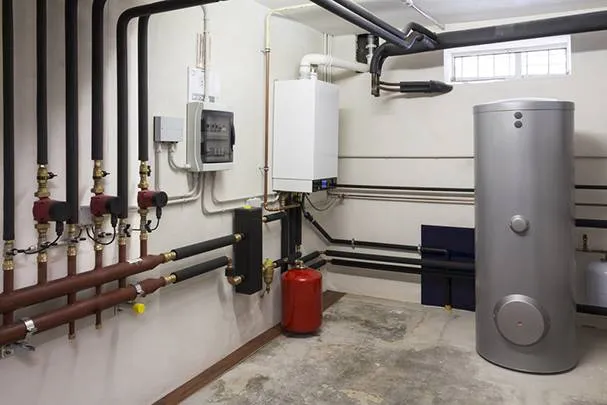

Как устанавливать двухконтурный газовый котёл в частном доме

• 03 мая/
• admin /
• popecham

Разновидности газового оборудования Двухконтурный газовый котел отопления в частном доме станет не только залогом поступления тепла, но и пользования горячей водой. Различают два основных типа этого оборудования: проточный котел и с бойлером. Схема их функционирования базируется на количестве используемой горячей воды.

Удобство двухконтурного котла заключается в быстром нагреве воды. Например, за минуту такой котел нагревает 6 л воды до 37 градусов.

Монтаж проточного газового котла осуществляется, когда расход воды, нагретой до 30ºС, не превышает 15 л/мин. Котел, оснащенный встроенным бойлером, обеспечивает постоянное наличие горячей воды в размере минимум 50 л.

Система отопления.

В зависимости от способа отвода сгорающего газа двухконтурный котел может быть:

• дымоходным (вывод продуктов сгорания в трубу);
• конденсационным (удаление конденсата в герметичный дымоход);
• турбированным (в дымоходе используется вентилятор).

Также существует подразделение котлов на напольные и настенные изделия. Многие отдают предпочтение последним. Во-первых, применение настенного газового котла считается более удобным как в частном доме, так и в квартире. Он может подключаться к термостатам. Во-вторых, котел оборудован всеми элементами системы отопления:

• расширительным баком;
• топкой;
• насосом для циркуляции воздуха;
• защитной арматурой;
• электронным блоком управления.

Основными преимуществами использования настенного котла отопления являются:

• экономичность потребления топлива;
• простота монтажа (благодаря небольшой массе и компактности) и обслуживания;
• бесшумная работа (достигается за счет гидравлической системы);
• возможность соединения с другими внешними устройствами;
• монтаж в любом месте дома или за го пределами.

Параллельная работа котлов на дровах и газе

Этот вариант теплоснабжения дома от двух котлов предусматривает их раздельное подключение к циркуляционной системе. На входе обратной линии каждого источника тепла должен быть установлен собственный циркуляционный насос. Для настенного газового котла этого делать не нужно, в нем насос уже установлен изготовителем. В случае прогорания твердого топлива температура теплоносителя снизится и газовый котел автоматически включится.

Важным конструктивным моментом является обвязка твердотопливного котла металлическими трубами и наличие аварийного сбросного устройства с одновременной подачи холодной воды в линию обратки.

1 схема (отрытая и закрытая системы)

Данный способ удобен тем что жидкости двух систем не смешиваются. Это позволяет использовать разные теплоносители.

Преимущества и недостатки

Плюсы
Возможность использовать разные теплоносители	Большое количество дополнительного оборудования
Безопасная эксплуатация, резервный бак сбросит лишнюю воду в случаи закипания	КПД ниже за счет лишней воды в системе
Возможность использования без дополнительной автоматики

2 схема, две закрытые системы

Здесь используется закрытая система, что позволяет обойтись без тепло аккумулятора. Контроль производится термостатами и трехходовыми датчиками. Безопасность эксплуатации обеспечивает автоматика.

Здесь мы используем аккумулятор для излишком тепла. Тем самым мы увеличиваем эффективность системы и устраняем необходимость в термодатчиках и автоматике.

Подача тепла через 3х ходовой клапан

Каждый котел должен быть оснащен собственным циркуляционным насосом, а еще один насос потребуется для обеспечения циркуляции через приборы системы отопления. В верхней точке гидравлического разделителя должен быть установлен автоматический воздухоотводчик, а в нижней кран для аварийного слива воды.

Система с теплоаккумулятором, зачем он

Тепло, выработанное котлом на дровах, поступает в эту емкость. Из не, через змеевик, теплообменник или без них, в газовый котел. Автоматика второго понимает что вода имеет необходимую температуру и отключает газ. Так будет пока в теплоаккумуляторе достаточно температуры.

Аккумулятор тепла или это теплоизолированная емкость с встроенным змеевиком, предназначенная для накопления нагретого теплоносителя и подачи его в систему отопления. В этой схеме газовый котел, отопительные приборы и аккумулятор соединены трубопроводами в одну систему закрытого типа. Твердотопливный котел подключен к встроенному змеевику аккумулятора и таким образом нагревает теплоноситель в закрытой системе. Организация работы отопления в этой схеме происходит в следующем порядке:

• в твердотопливном котле горят дрова, и происходит нагрев теплоносителя от змеевика в емкости;
• твердое топливо прогорело, теплоноситель остыл;
• газовый котел включается автоматически;
• снова закладываются дрова, и разжигается твердотопливный котел;
• температура воды в аккумуляторе поднимается вы той, которая задана на газовом котле, который останавливается автоматически.

Эта схема требует наибольших затрат на приобретение материалов и оборудования, однако имеет целый ряд преимуществ:

• твердотопливный котел может работать в схеме открытого типа;
• самый высокий уровень безопасности;
• отсутствие необходимости постоянного пополнения топки дровами или углем;
• циркуляция теплоносителя по системе закрытого типа;
• возможность одновременной работы двух котлов одновременно и каждого в отдельности.

В числе дополнительных затрат необходимо учесть покупку бака аккумулятора со змеевиком, двух расширительных баков и дополнительного циркуляционного насоса.

рассчитать необходимый объем емкости

Подключение твердотопливного и электрокотла

Перед подключением оцените технические характеристики выбранного электрического котла и познакомьтесь с инструкцией. Производители выпускают модели для открытых и закрытых систем отопления. В первом случае лучший вариант — это ориентация на работу двух котлов на общий теплообменник, во втором можно легко подключить к уже работающему открытому контуру.

5 Присоединение к газовой магистрали

Чтобы подключить котел к центральной газовой магистрали рекомендуется использовать стальные трубы. Выполняется подсоединение с помощью патрубка. Для обеспечения необходимой герметичности резьбовые соединения уплотняют паклей и покрывают краской.

На кран, который перекрывает газ, устанавливается фильтр, защищающий от попадания мелкого мусора и конденсата. Далее к фильтру газопровод присоединяется с помощью гибкого соединения или трубы. Нельзя использовать резиновый шланг, так как со временем он рассыхается и через трещины просачивается газ. Оптимальным выбором для гибкого соединения является гофрированный шланг. Он выполнен из нержавеющей стали, крепкий, долговечный, устойчив к повышенной влажности.

На последнем этапе выполняется подключение к центральной магистрали газа с помощью накидной гайки с уплотнительной прокладкой из паронита. Герметичность определяется с помощью мыльного раствора, который наносится на место соединений. Признаком утечки газа является наличие пузырей. Правильность подключения газовой системы проверяет представитель службы газа.

Прежде чем выполнить первый запуск системы отопления, в нее закачивают воду. Процедуру следует проводить не спеша, чтобы из труб вышел имеющийся воздух. Заполнение заканчивается, когда давление жидкости в магистрали достигает двух атмосфер. Одновременно проверяется герметичность водопровода, все протечки немедленно устраняются. Найденные неисправности ликвидируют и проверяют работоспособность системы. Первый запуск должен проходить под контролем представителя газовой службы.

Электрические и дизельные теплогенераторы

Подключение котла на солярке к радиаторной системе выполняется идентично обвязке газоиспользующих установок. Причина: дизельный агрегат функционирует по аналогичному принципу – управляемая электроникой горелка пламенем нагревает теплообменник, поддерживая заданную температуру теплоносителя.

Электрокотлы, в которых вода прогревается ТЭНами, индукционным сердечником либо за счет электролиза солей, тоже подсоединяются к отоплению напрямую. За поддержание температуры и безопасность отвечает автоматика, расположенная в электрическом шкафу, подключаемом к сети согласно приведенной электросхеме. Другие варианты присоединения показаны в отдельной публикации о монтаже электрических котлов отопления.

Настенные мини-котельные, оборудованные трубчатыми нагревателями, предназначены только для закрытых систем отопления. Для работы с самотечной разводкой понадобится электродный либо индукционный агрегат, который обвязывается по стандартной схеме:

Если разобраться, то байпас здесь не нужен — без электричества котел тоже работать не будет

Однотрубная схема с ленинградкой

Развести гравитационную схему – задача сложная. Если котел используется в частном доме, квартире с одним этажом, количеством радиаторов, не превышающим 5-6 (точное значение зависит от мощности котла), реально обеспечить однотрубную ленинградку.

Схема, именуемая ленинградской – способ установки, когда магистраль располагается на уровне пола, ровно по поверхности. Батареи врезают нижним подсоединением.

Располагается на горизонтали. Единственный вертикальный элемент схемы – разгонный стояк. Отводится от котла, выгибается, подсоединяется к баку.

Монтаж горизонтального трубопровода для естественного цикла проводится под углом. Угол редко превышает 30 градусов.

Ленинградская разводка в одну трубу работает в маленьких помещениях.

Как подключить аппарат для котла с двумя контурами

Бойлер подбирают, определившись с его типом, расположением и объёмом относительно мощности водонагревателя. В накопителях косвенного и комбинированного типа рекомендуется предусмотреть дополнительную защиту от накипи внутри змеевика.

Внимание! Запрещается подключать бойлер до введения котла в эксплуатацию службой газа

Схема подключения

Схема подключения зависит от типа резервуара:

Устройство прямого нагрева

Входной патрубок накопителя соединяется с вводом холодного водоснабжения. Выходной патрубок — к входу во второй контур котла.

Холодная вода поступает непосредственно в бойлер, где нагревается до 60 °C под воздействием ТЭНа.

Из бойлера жидкость отправляется в котёл, теряя по пути несколько градусов температуры. Проходя по второму теплообменнику нагревательного прибора, вода восстанавливает потери и уходит в систему ГВС через выходной клапан котла.

Косвенного и комбинированного нагрева

Имеют два дополнительных патрубка от змеевиков. Они соединяются с первым контуром котла. Схема работы предполагает, что нагретый теплоноситель системы отопления в первую очередь будет проходить через змеевик накопителя, а уже потом отправится в радиаторы.

За счёт этого основной градиент нагрева водопроводной воды обеспечивается змеевиком. Холодная вода вводится непосредственно в накопитель, нагретая жидкость отводится на контур ГВС котла.

При тактовании, то есть периодическом включении-выключении горелки автоматикой котла, работающего с бойлером косвенного нагрева, рекомендуется сменить схему подключения резервуара. Тактование котла говорит о том, что вода в накопителе не прогревается до необходимых 60 °C.

Патрубки контура ГВС водонагревателя заглушаются, вода из бойлера сразу отправляется потребителям. Скорость нагрева жидкости зависит исключительно от мощности системы отопления, эксплуатировать эту схему летом невозможно.

Фото 3. Схема подключения бойлера косвенного нагрева воды для двухконтурного газового котла.

Материалы и инструменты

Внутренние элементы бойлеров выполняются из меди, стали либо чугуна. ТЭНы и змеевики изготавливают из меди либо стали. Стальные стенки резервуара подвержены коррозии, срок службы не превышает 15 лет. Чугунные стенки вдвое массивнее и дороже, зато исправно работают до 90 лет.

При устройстве бойлера предусматривают разъёмные соединения труб. Для этого нужны:

• рулетка, карандаш, мел;
• перфоратор с набором свёрл (для выполнения отверстий под трубопровод, элементы настенного крепления);
• разводные и гаечные ключи (рекомендуются модели с трещотками);
• набор отвёрток;
• пассатижи;
• кусачки;
• средство для уплотнения стыков (лён, лента ФУМ, сантехническая нить);
• герметики;
• запорная арматура, тройники;
• фитинги;
• трубы.

Если устраивать разъёмные соединения нет возможности, применяют полипропиленовые трубы, свариваемые на месте.

Поэтапный монтаж и контроль качества

Все работы осуществляются при выключенном оборудовании и удалённой из системы жидкости.

1. Разметка креплений карандашом либо мелом. Просверливание монтажных отверстий.
2. Проверка несущей способности стены. Актуально для навесных моделей. На стену устанавливают идущий в комплекте с накопителем крепёж, нагружают мешками с цементом либо песком из расчёта двойного запаса.

Если материал стены выдерживает нагрузку 100 кг, то можно без боязни вешать бойлер объёмом до 50 л.

1. Размещение ёмкости на стене либо на полу.
2. Врезка в водопровод.
3. Установка клапанов избыточного давления по ходу воды.
4. Установка расширительного резервуара.
5. Наполнение водой и проверка герметичности соединений. Если за час простоя заполненная водой система не дала течей, то плотность соединений удовлетворительна.
6. Включение оборудования в сеть, проверка работы.

Какие документы должны быть готовы и кто их выдает

После выполнения проекта, потребуется получить согласования с газовой службой и коммунальными предприятиями.

Сначала нужно определиться с документацией. Источник фото: az.all.biz

Процесс подготовки документации:

1. Получение технических условий (ТУ). Необходимо направиться к местным газовикам. Для оформления заявления нужен часовой расход топлива котла, который определяется проектным решением. ТУ выдаются через 1-2 недели.
2. Согласно ТУ выполняют проект установки газового оборудования, обычно он включается в раздел «Газовое хозяйство» общего проекта на котел.
3. Разработанный проект передается на утверждение в газораспределительную компанию, выдавшую ТУ.

В эту же организацию с заявлением, одновременно, подается техпаспорт котлоагрегата, заводские инструкции, сертификаты и экспертиза о соответствии котла государственным стандартам.

Согласование может проходить в течение от 10 дней и до 3-х месяцев, все будет зависеть от сложности материала. При отказе, инспекция должна выдать перечень исправлений для устранения недостатков.

В случае, если все поправки выполнены, ставятся печати на проекте и можно начинать установку котла. Несанкционированное подключение к газовой магистрали влечет за собой наложение огромных штрафных санкций на владельца котла.

Как вам статья?

Как правильно установить насос в системе отопления?

Установка насоса в системе отопления включает несколько важных шагов, которые нужно выполнить правильно, чтобы обеспечить эффективное функционирование системы. Вот пошаговая инструкция:

1. Выбор места для насоса: Выберите место для установки насоса. Оно должно быть удобным для доступа и обслуживания. Рекомендуется устанавливать насос на возвышенности, чтобы обеспечить нормальное движение воды.

2. Отключение системы: Отключите систему отопления от источника энергии (обычно это электричество или газ) для безопасности во время установки.

3. Отключение воды: Закройте вентили или клапаны, чтобы предотвратить протекание воды во время установки.

4. Слив воды: Если насос устанавливается в уже существующей системе, возможно, придется слить небольшое количество воды из системы, чтобы избежать ненужных потерь во время установки.

5. Монтаж насоса: Установите насос на выбранном месте, используя крепежные элементы и инструкцию производителя. Обычно насос монтируется на специальные кронштейны или фланцы.

6. Подключение трубопроводов: Подсоедините входные и выходные трубопроводы к насосу. Обычно насос имеет отметки «вход» и «выход», которые указывают направление движения теплоносителя.

7. Закрепление трубопроводов: Закрепите трубопроводы, чтобы они были надежно закреплены и не подвергались напряжениям, когда насос начнет работать.

8. Электрическое подключение: Подключите насос к источнику электропитания в соответствии с электрической схемой и рекомендациями производителя. Обычно это подключение проводов к специальным клеммам.

9. Заполнение системы: Откройте вентили или клапаны и позвольте воде заполнить систему. Убедитесь, что нет воздушных пузырей, которые могут помешать нормальному циркулированию теплоносителя.

10. Проверка и настройка: Перед включением системы насоса проверьте все соединения на утечку. После включения насоса убедитесь, что он работает нормально и обеспечивает надлежащий поток теплоносителя.

11. Регулировка скорости: Если насос обладает регулируемой скоростью, настройте его в соответствии с требованиями вашей системы отопления.

12. Завершение: После успешной установки насоса и проверки его работы, убедитесь, что все соединения крепкие и надежные, закройте панели или крышки, и можно включать систему отопления.

Помните, что установка насоса в системе отопления может различаться в зависимости от типа системы и конкретных требований. Если у вас есть сомнения, рекомендуется обратиться к специалисту или следовать инструкциям, предоставленным производителем насоса.
